佛山柔性防水套管與人防密閉套管的區別

創偉機械 13523716887

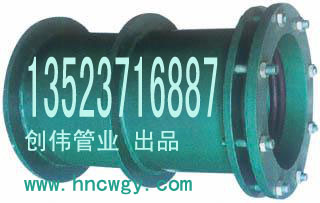

柔性防水套管和人防密閉套管用的地方不同，柔性防水套管適應于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物，參照02S404。人防密閉套管用于穿越人防區的位置。柔性防水套管與管道采用柔性連接，人防密閉套管采用剛性連接。人防密閉套管和剛性防水套管構造相似，只是比剛性防水套管外多一翼環，還有一防沖擊波的擋板，擋板與翼環、管道直接焊接。如果人防密閉套管設置在兩個人防區之間，人防密閉套管兩側都必須設置翼環和防沖擊波的擋板
止水翼環通常為什么材質，是與防水套管一體的，還是單獨的
通常為Q235材質，止水翼環是往防水套管上面焊接的，不是單獨的
混凝土外墻預留剛性套管防水怎么做

加止水環 ，止水環和套管滿焊就可以了
B型柔性防水套管的執行標準是什么

02s404 圖集標準 這是國家標準

穿墻套管內部結構及工作原理

1.中壓開關柜穿墻套管一般采用環氧樹脂澆注而成

2.中間為法蘭面，以供安裝定位用。

3.在內外部均有爬距，以防止當污染比較嚴重時，電弧沿著絕緣表面擊穿安裝穿墻套管的金屬板。

4.穿墻套管需滿足一定的高度來滿足絕緣的直線距離〉最小電氣間隙。

5.當電壓等級比較高時在內圈還有金屬屏蔽圈，以穩定電場。

6.局放需小于10PC,防止長時間高溫工作絕緣老化。
